建筑工地?zé)o線網絡監控方案

    解決方案關鍵詞：無線監控  無線網絡監控 合肥監控公司 安徽監控公司 合肥弱電公司 工地?zé)o線監控



為保證某項目工程安全順利進行，公司管理人員能夠及時了解施工現場情況和施工進度，在工程現場安裝了合肥環宇智能工程有限公司的5.8GHz室外點對點、點對多點無線視頻監控系統，該系統由合肥監控公司環宇智能的點對點、點對多點無線網橋和200W網絡高速球組成。

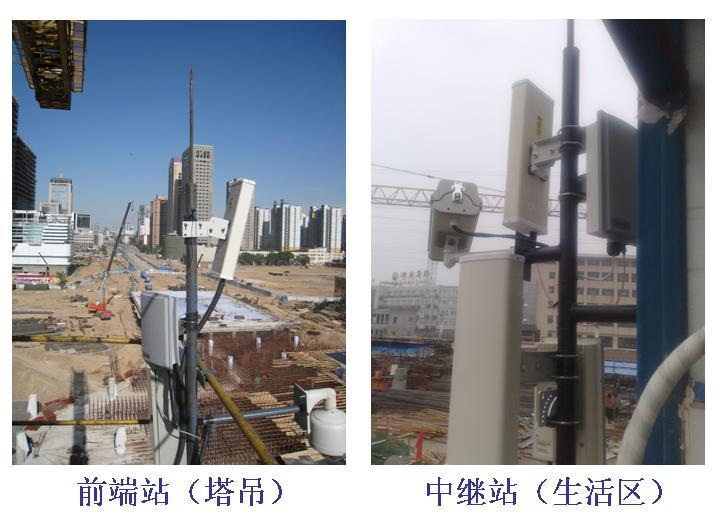

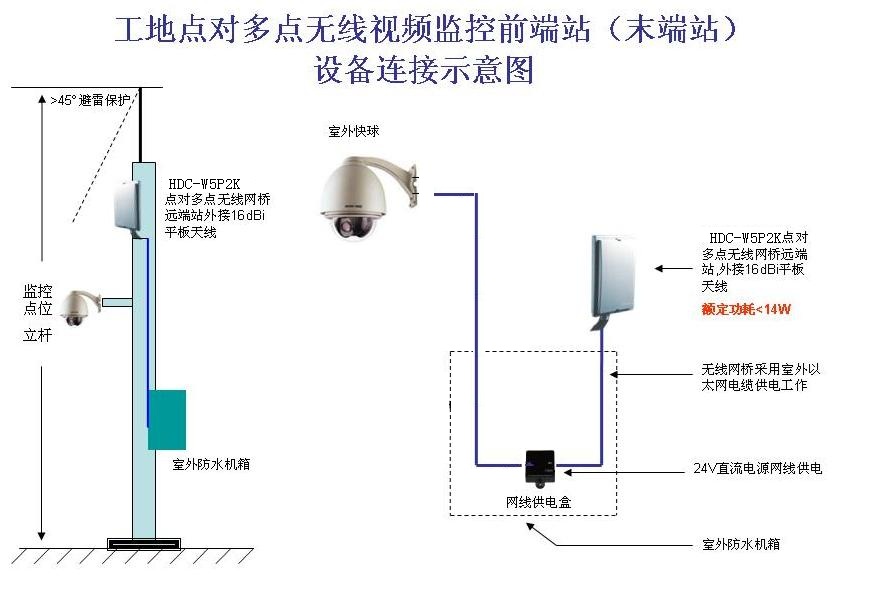

      如上圖所示，在工程現場經理辦公室設置整個無線視頻監控系統的一級分控中心，二級分控中心設置在距離工程現場2公里外的項目監理辦公室，一級分控和二級分控之間采用HDC-W5Q2K點對點無線網橋組建無線通道，單向有效帶寬達20Mbps。在工程現場經理辦公室安裝一臺HDC-W5P2K點對多點無線網橋中心站，在工程現場的塔吊1、塔吊2、大門、物料區各安裝一套點對多點無線視頻監控前端（如下圖示），每套點對多點無線視頻監控前端由一臺HDC-W5P2K點對多點無線網橋用戶端、一臺HDC-TD5801-22S網絡室外快球組成。

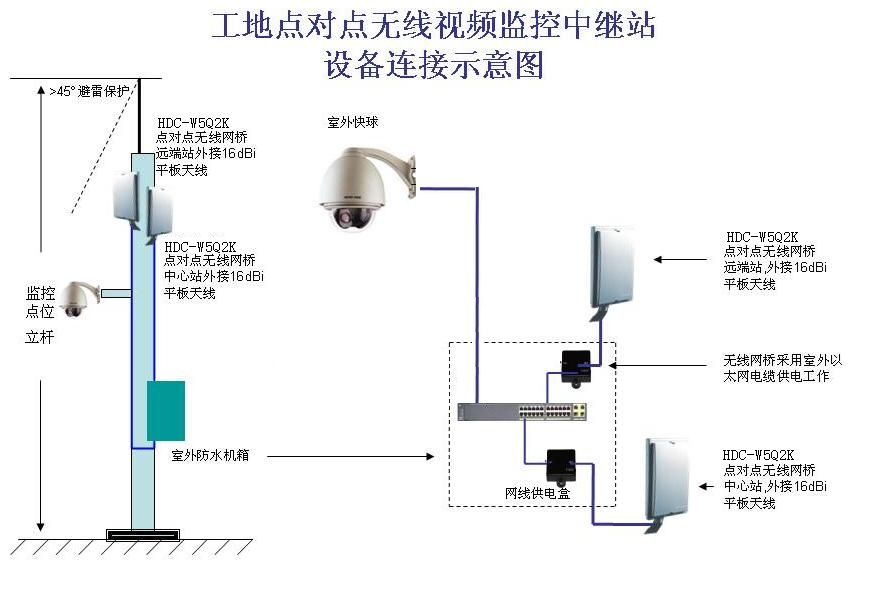

      考慮隨工程進度，工程現場建筑物逐漸增高造成的視距遮擋，由工程現場經理辦公室到生活區1中轉到生活區2再中轉到塔吊3，采用三套HDC-W5Q2K點對點無線網橋組網，在該無線鏈路中，生活區1和生活區2各安裝一套點對點無線中繼視頻監控系統（如下圖示），每套點對點無線中繼視頻監控前端由二臺HDC-W5Q2K點對點無線網橋、一臺HDC-TD5801-22S網絡網絡室外快球和一臺百兆以太網交換機組成。



      在工程現場經理辦公室配置視頻處理服務器，承擔：1）將工程現場的8路網絡數字IP視頻通過軟件解碼以分屏方式顯示在工控的屏幕上；2）管理人員可通過鼠標遠程遙控8個前端的攝像機的云鏡動作；3）將現場的8路IP視頻錄像在工控本地硬盤上，也支持錄像回放；4）通過軟件的視頻轉發功能，將上述7路圖像轉發給2公里外的二級分控。

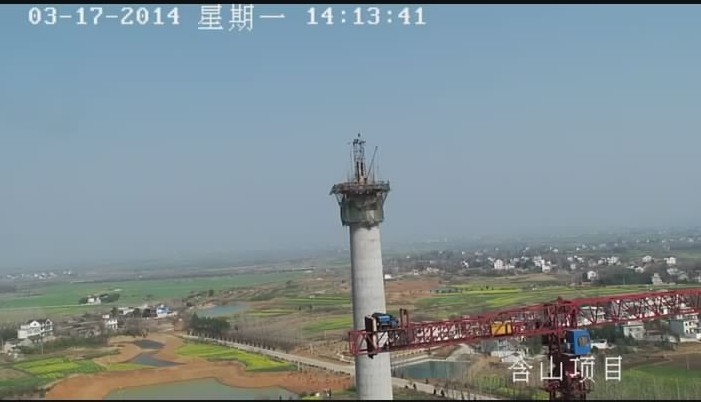

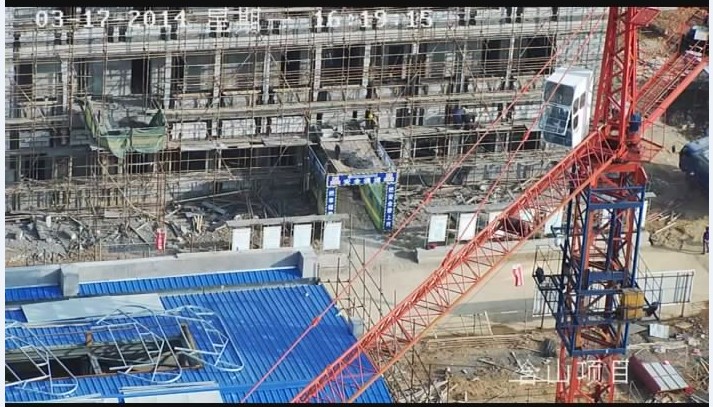

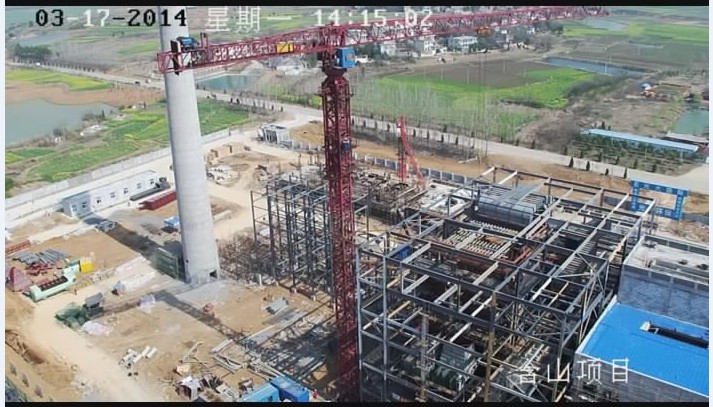

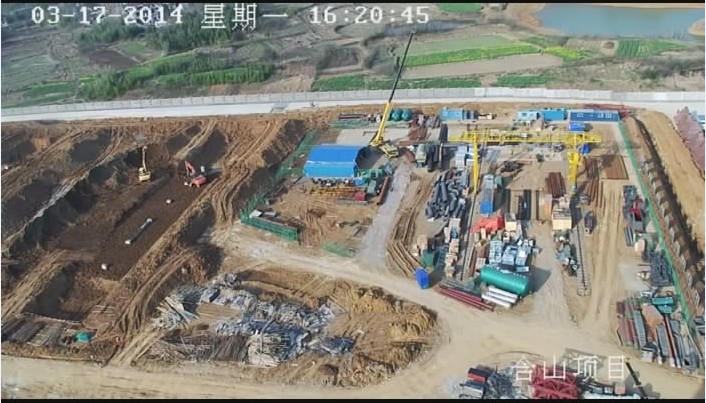

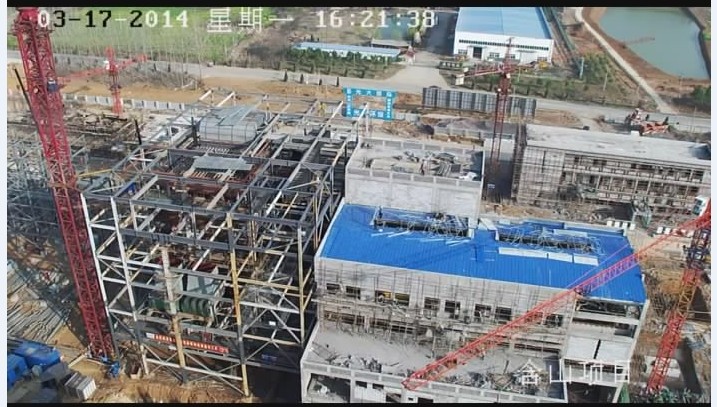

  安裝后效果圖如下：
